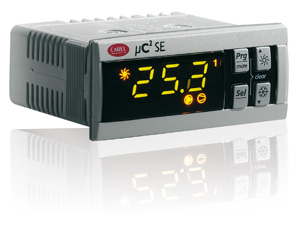

卡乐μC2Se控制器
uC2Se是μC2的升级版，它除了具有μC2的全部功能外还有一些其它创新功能，它可以对机组进行更为简单、更为先进的控制。有一些与时钟有关的功能，如：可以设置低噪音运行方式的时区、或者可以实时记录报警。自诊断、自动调节以及智能除霜功能，可以优化设备的维护，并能降低其运行成本。它用于全面管理那些一个回路(两个涡旋压缩机)的冷水机组、热泵、冷凝机组和风/风机组。其扩展卡 (代码. MCH200002*) 允许最多管理两个回路和四个涡旋压缩机。
|
技术参数 | |
|
电源 |
24 Vac (-15% to +10%), 50/60 Hz |
|
最大功率输入 |
3 W |
|
工作环境 |
-10T55oC, <90% rH 无结露 |
|
存储环境 |
-20T70oC, <90% rH无结露 |
|
模拟量输入 |
3个NTC传感器输入,1个NTC或0-5V 公制压力传感器 |
|
数字量输入 |
5个 |
|
模拟量输出 |
1 PWM |
|
数字量输出 |
5继电器输出, |
|
安装模式 |
面板/DIN导轨安装 |
|
防护等级 |
IP55 |
主要功能
• 控制进水温度和蒸发器出水温度
• 除霜管理定时除霜或根据温度或压力
• 风机调速
• 彻底地报警管理
• 用于远程监视/维护的串行连接
• elimination of the expansion vessel--驱动功能
• 管理电子膨胀阀
控制设备
• 压缩机
• 冷凝风机
• 四通换向阀
• 蒸发器水泵和/或冷凝器水泵和风机的输出风/风机组
• 防冻加热器
• 报警信号设备
编程
• 硬件编程钥匙
• 串行线上传
|
uC2Se单回路2个压缩机面板安装 |
MCH2001030 |
|
uC2Se单回路2个压缩机面板安装(20个包装) |
MCH2001031 |
|
uC2Se用于第二回路的扩展板回路中压缩机数最大为 4 |
MCH2000020 |
|
uC2Se用于第二回路的扩展板回路中压缩机数最大为 4(10个包装) |
MCH2000021 |
|
I/O布局 | |||
|
C2 |
说明 |
膨胀阀 |
说明 |
|
B1 |
控制传感器(蒸发器吸气口/环境) |
B5 |
蒸发器温度传感器 |
|
B2 |
保护传感器(蒸发器出气口) |
B6 |
回路 2保护传感器 |
|
B3 |
冷凝器/室外温传感器 |
B7 |
冷凝器温度传感器 |
|
B4(通用) |
冷凝器压力传感器 |
B8通用 |
冷凝器压力传感器 |
|
ID1 |
流量开关－回路1热过载－制冷/制热－回路1结束除霜－冷凝机step2第二设定点 |
ID6 |
流量开关－回路2热过载制冷/制热－回路2结束除霜－冷凝机step4第二设定点 |
|
ID2 |
流量开关－回路 1热过载－制冷/制热－回路1结束除霜－冷凝机 step2第二设定点 |
ID7 |
流量开关－回路2热过载－制冷/制热－回路2结束除霜－冷凝机 step4第二设定点 |
|
ID3 |
回路 1高压 |
ID8 |
回路 2高压 |
|
ID4 |
回路 1低压 |
ID9 |
回路 2低压 |
|
ID5 |
远程 ON/OFF－冷凝机组四通阀换向 |
ID10 |
|
|
Y1 |
Ramp回路 1冷凝器 |
Y2 |
Ramp回路 2 |
|
C1/2-NO1 |
压缩机 1 |
C6/7-NO6 |
压缩机 3 |
|
C1/2-NO2 |
加热器或回路 1的四通阀 |
C6/7-NO7 |
加热器或第 2回路的四通阀 |
|
C1/2-NO3 |
风机1/蒸发器水泵 |
C8/9-NO8 |
风机2/冷凝水泵/备用水泵 |
|
C1/2-NO4 |
压缩机 2压缩机 1的能级控制或回 路 1四通阀 |
C1/2-NO5 |
压缩机 4压缩机 2的能量调节或回路 2的四通阀 |
|
C1/2-NO5 |
报警或四通阀 |
C10-N010 |
警告或回路 2的四通阀 |
