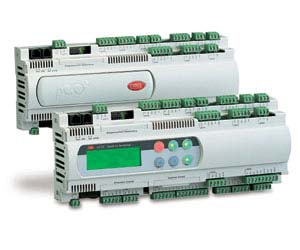

卡乐pCO2可编程控制器
概述
pCO2是人们熟知的电子控制器pCO的进化的产物,是CAREL公司为冷冻空调领域多种应用而开发的新产品。该新系列的设计将满足业内领先的制造商开发日益增加的创新的和柔性的产品的要求。根据输入/输出数量和功能要求的不同,产品分为三种规格:小型pCO2 、中型pCO2 和大型pCO2。pCO2绝对的通用性使得按用户的要求开发特制的产品成为可能。现今pCO系列所采用的手操器与新系列的主板完全兼容。而大型pCO2可以连接多块微处理器控制的I/O扩展板以实现相当于局域网pLAN的功能。
应用
CAREL公司的 pCO2 的可编程性绝对地保证了应用的灵活性。同一标准硬件可用于控制:
• 冷水机组和热泵机组;
• 屋顶式空调机组;
• 立柜式空调机组;
• 小型/中型空气处理机组(根据要求);
• 低温展示柜(根据要求和性能);
• 冷库(根据要求和性能);
• 熟化室;
• 冷冻机组;
• 通用顺序控制开关。
其它类型的控制程序可应用户提出的要求和性能指标重新开发。
总体特性
各种规格的控制器都配有16位微处理器以及多达6兆字节的闪烁存储器,这种配置能在速度和存储量方面保证相当高的性能。按照输入输出口的多少,pCO2分为三种规格,以提供最佳的性能价格比。
小型、中型和大型pCO2
各种规格的共同特性
- 16位微处理器,14MHz主频,内部寄存器和32位运行,512字节内部RAM;
- 每一应用程序可使用多达6兆字节闪烁存储器
- 256K字节静态存储器,可按要求扩展到1M字节
- 个RS485串行通讯口,用于组成局域网pLAN
- 可连接至RS485集中监控网络
- 配有可更换锂电池的实时钟
- 56字节电池后备RAM
- pLAN用的地址设定功能及状态指示灯LED
- 塑料外壳,安装于DIN制Ω型导轨
- 24Vac/Vdc供电
- 电话线插口,用于连接pCO手操器
- 电话线插口,用于连接打印机
- LED电源指示
不同规格的特性小型pCO2( 13 DIN 型 )
- 8个光电隔离的开关量输入,24Vac 50/60Hz 或 24Vdc
- 8个开关量输出继电器(其一为常开常闭切换型)
- 2个模拟量输入,可选择NTC、PT1000或开关型
- 3个模拟量输入,可选择NTC、0~1V、0~10V、0~20mA或4~20mA
- 4个模拟量输出,0~10V。中型pCO2 ( 18 DIN 型 )
- 12个光电隔离的开关量输入,24Vac 50/60Hz 或 24Vdc
- 2个光电隔离的开关量输入,24Vac /Vdc 或 230Vac (50/60Hz)
- 13个开关量输出继电器(其中三个为常开常闭切换型)
- 2个模拟量输入,可选择NTC、PT1000或开关型
- 6个模拟量输入,可选择NTC、0~1V、0~10V、0~20mA或4~20mA
- 4个模拟量输出,0~10V
PCO2的一般特性:
储存条件: -20~70℃,90%rH无冷凝 运行条件: -10~60(内置式手操器: 0~50)℃,90%rH无冷凝 防护指标: 整体IP20,前面板IP40 环境污染: 普通 防电击认证: 可组装在Ⅰ 和/ 或Ⅱ 级设备中 绝缘材料PTI: 250V 绝缘部件承受电压: 长期 运作类型: 1C 断路类型或微型开关: 微型开关 隔热及阻燃类别: D类(UL94-v0) 抗电压浪涌性能: 1类 继电器循环次数: 100,000 软件等级及结构: A级
代码 描述 PCO2000AL0 大型插拔式接线端子1+1MB闪存 PCO2000AM0 中型插拔式接线端子1+1MB闪存 PCO2000AS0 小型插拔式接线端子1+1MB闪存 PCO2000BL0 大型插拔式接线端子1+1MB闪存内置用户界面 PCO2000BM0 中型插拔式接线端子1+1MB闪存内置用户界面 PCO2000BS0 小型插拔式接线端子1+1MB闪存内置用户界面 PCO2003AL0 大型插拔式接线端子1+1MB闪存3个静态继电器 PCO2002AM0 中型插拔式接线端子1+1MB闪存2个静态继电器 PCO2001AS0 小型插拔式接线端子1+1MB闪存1个静态继电器 PCO2000CL0 大型插拔式接线端子2+2MB闪存以及32KBEEPROM PCO2000CM0 中型插拔式接线端子2+2MB闪存以及32KBEEPROM PCO2000CS0 小型插拔式接线端子2+2MB闪存以及32KBEEPROM PCO2000DL0 大型插拔式接线端子2+2MB闪存以及32KBEEPROM内置用户界面 PCO2000DM0 中型插拔式接线端子2+2MB闪存以及32KBEEPROM内置用户界面 PCO2000DS0 小型插拔式接线端子2+2MB闪存以及32KBEEPROM内置用户界面 PCO2000XL0 大型带29个继电器插拔式接线端子2+2MB闪存以及32KBEEPROM PCO2000YL0 大型带29个继电器插拔式接线端子2+2MB闪存以及32KBEEPROM
